数控铣床滚动轴承的调整

发布时间:2019-05-12 15:02:42    点击数:0   【

技术支持20180717143021_7717 (1)

数控铣床滚动轴承的调整

数控铣床滚动轴承间隙调整,主要是调整径向间隙和轴向间隙,必须调整到要求值,保证工作时能补偿热伸长,并形成良好的润滑状态。

数控铣床通常需要调整的是推力轴承,非推力轴承不需调整。同时,径向间隙和轴向间隙存在一个正比关系,所以只要调整轴向间隙即可。

数控铣床

数控铣床轴承间隙的调整方法是按轴承的结构而定,有垫片调控法、螺钉调整法、环形螺母调整法。

(1)数控铣床垫片调整间隙法。

①将轴承端盖拧紧到轴承内、外圈与滚动体间没有间隙为止,可用手转动轴承,感觉发紧即可。

②用塞尺测量端盖内端面与座孔端面的间隙值δ0,查出轴承要求的间隙值δ间,则δ=δ0+δ间为垫片厚度。

③拆下端盖,将厚度为δ的垫片置于端盖与轴承座圈间,拧紧端盖螺栓即可得到需要的间隙。

数控铣床

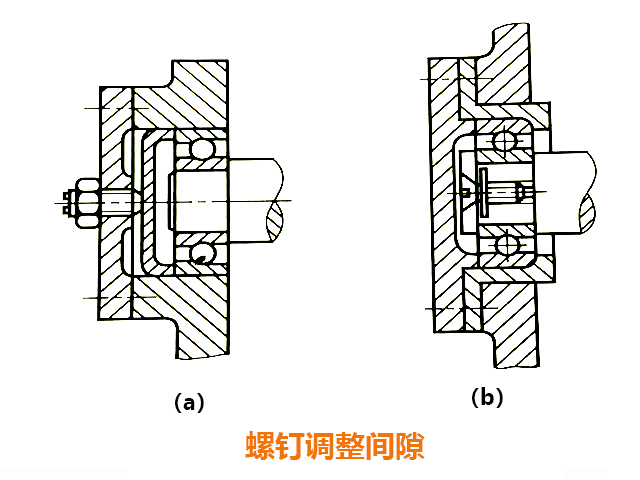

(2)数控铣床螺钉调整间隙法。

①将端盖上的调整螺钉螺母松开,然后拧紧调整螺钉压紧止推盘,止推盘将轴承外圈向内推进,使间隙消失(转动轴感觉发紧为止),此时轴向间隙值为零。

②根据轴承要求的间隙、螺钉的螺距,将调整螺钉拉倒转回一定角度,使之等于要求的间隙值。调整后将螺钉上的螺母拧紧即可。

调整间隙值和螺钉螺距的关系式为δ=SA/360°。式中δ——轴承间隙值,mmS——调整螺钉的螺距,mmA——螺钉倒转的角度,(°)。

(3)数控铣床环形螺母调整法

①拆开止动件,旋紧环形螺母至发紧时为止,此时表示轴承已不存在间隙。

②按设备技术文件规定的轴承间隙值,将环形螺母倒转一定角度,使螺母退出的距离等于要求的间隙值即可。

③锁住止动件,转动轴检查,应轻快、灵活、无卡涩现象。

数控铣床间隙调整注意事项

①垫片调整的总厚度,应以端盖拧紧螺栓后,用塞尺检查测量的厚度为准,不准以各垫片的厚度相加来确定。

②垫片的材质有钢、铜、铝、青壳纸,按要求选用。垫片要平整光滑,不允许有卷边、毛刺和不平现象。

③调整完成后,调整螺钉、螺母和环形螺母必须锁紧,避免发生松动产生间隙变动。
