炮塔铣床、数控铣床、机床电器的分类作用和基本常识

发布时间:2019-05-02 16:28:51    点击数:0   【

技术支持20180717143021_7717 (1)

无论任何一款炮塔铣床数控铣床、机床,机床电器是其中最重要的组成部分之一,从最早的单片机电器到PLC电器以及现在的伺服系统电器,经历了一次长期飞速的发展。机床电器泛指应用在机床上的电器产品,机床电器种类繁多,功能各异,构造也各异,用途广泛,工作原理各不相同。常用的机床电器分类方法也很多。通常按以下几种方式分类。

机床电器的分类

1炮塔铣床数控铣床、机床按作用分类1)控制电器:主要用于电力传动系统中。主要有启动器、接触器、控制继电器、控制器、主令电器、电阻器、变阻器、电压调整器及电磁铁等。(2)配电电器:主要用于低压配电系统和动力设备中,主要有刀开关和转换开关、熔断器、断路器等。

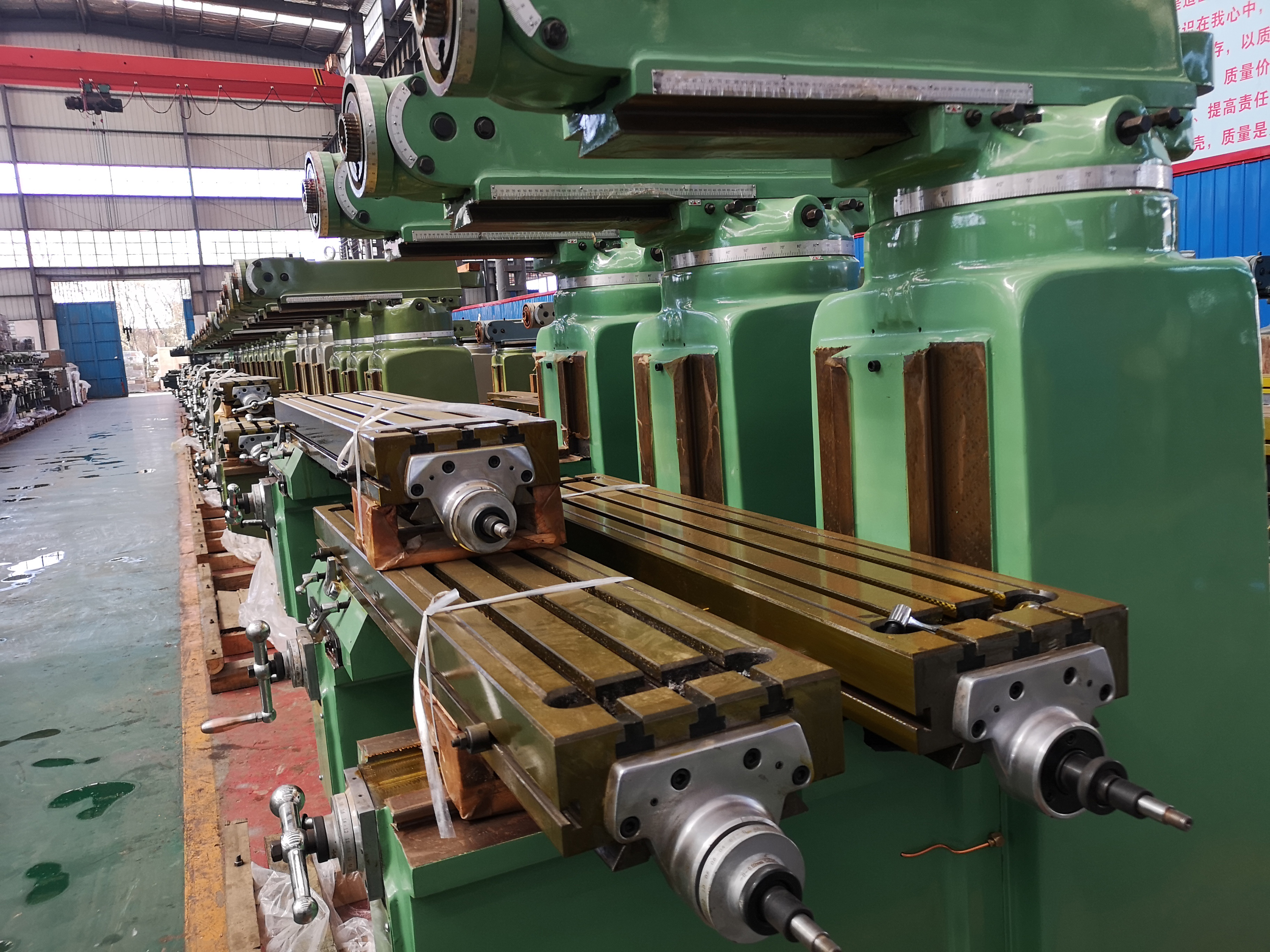

炮塔铣床

2炮塔铣床数控铣床、机床按动作方式分类1)手控电器:是指依靠人力直接操作来进行切换等动作的电器,如刀开关、负荷开关、按钮、转换开关等。(2)自控电器:是指按本身参数(如电流、电压、时间、速度等)的变化或外来信号而自动进行工作的电器,如各种型式的接触器、继电器等。

3炮塔铣床、数控铣床、机床按有、无触点分类1)有触点电器:前述各种电器都是有触点的,由有触点的电器组成的控制电路又称为继电—接触控制电路。(2)无触点电器:用晶体管或晶闸管做成的无触点开关、无触点逻辑元件等属于无触点电器。

机床电器的作用

炮塔铣床数控铣床机床电器能够依据操作信号或外界现场信号的要求,自动或手动地改变电路的状态、参数,实现对电路或被控对象的保护、控制、调节、指示、测量、转换。主要作用有以下几点。

1)保护作用:能根据设备的特点,对设备、环境以及人身实行自动保护,如电动机的过热保护、电网的短路保护、漏电保护等。

2)控制作用:如数控机床上的工件转换、快慢速自动切换与自动停止等。

数控铣床

3)调节作用:机床电器可对一些电量和非电量进行调整,以满足用户的要求,如机床的速度调整、进刀量的调节、照度的自动调节等。

4)指示作用:利用机床电器的控制、保护等功能,检测出设备运行状况与电气电路工作情况,如绝缘监测、保护吊牌指示等。

5)测量作用:利用仪表及与之相适应的电器,对设备、电网或其他非电参数进行测量,如电流、电压、功率、转速、温度、湿度等。

6)转换作用:在用电设备之间转换或对低压电器、控制电路分时投入运行,以实现功能切换,如励磁装置手动与自动的转换、供电的市电与自备电的切换等。

机床电器的基本常识

①保护导线:漏电使用,来防止电动机漏电,并用来与裸露导体件连接的导线。

②动力电路:从电网向生产执行机构的电动机等供电的电路。

③控制电路:控制机床操作,并对动力电路起保护作用的电路。

④在电气系统的内部,中线(N)和保护电路(PE)之间不得相连。

⑤连接外部保护导线的端子必须有下列标记中的一种:

•保护接地符号;

•字母PE

•黄绿双色。

⑥间隔盒与爬电距离:当安排器件时,必须遵守规定的间隔和爬电距离,并考虑到有关的维修条件。电柜和壁龛中裸露、无电弧的带电零件与电柜或壁龛导体壁板之间必须留有适当的间隙。对于250V以下的电压,间隙不小于15mm,对于205500V的电压,间隙不小于25mm

⑦按钮的相对位置:对应的“启动”和“停止”按钮应相邻安装。“停止”按钮必须在“启动”按钮的下边或左边。当用两个“启动”按钮控制相反方向时,“停止”按钮可以装在它们之间。

⑧“停止”按钮和“急停”按钮必须是红色。当按下红色按钮时,必须使设备停止工作或断电。

⑨“启动”按钮的颜色必须是绿色。

⑩“点动”按钮的颜色必须是黑色。

?按钮的标记

“启动”按钮的标记:Ⅰ

“停止”按钮的标记:O

“启动”与“停止”交替使用的按钮标记:O

“点动”按钮的标记:O

?导线的颜色标志

保护导线(PE)---黄绿双色;中线(N)和中间线(M)---浅蓝色;

交流或直流动力电路---黑色;

交流控制电路---红色;

直流控制电路---蓝色;

联锁控制回路---橘黄色;

与保护导线连接电路---白色。

?备用导线:为了便于修改和维修,凡安装在同一机械防护通道内的导线束,都要根据附加备用导线,备用导线根数按下列表的规定

备用导线根数

同一管中同色同截面积电线的根数

310

1120

2130

30以上

备用线根数

1

2

3

每增110增加1

?机床的使用电压

在国内机床供电的电源电压都是三相AC 380V,50Hz。

数控机床内部的主轴驱动器,伺服驱动器的电压有三相AC 380V和三相AC 220V的区分。数控系统的供电电压为AC 220V或DC 24V.

机床交流控制电路为AC 220V何AC 110V等。

机床直流控制电路一般为DC 24V。

照明电压为AC 24V和DC 24V(部分机床仍沿用AC 36V)。
