炮塔铣床、数控铣床一般都设计为上、下互相垂直的十字导轨，便于在工件加工时能加工出纵横互相垂直的工件表面。横梁类零件，它本身在立柱上做垂直移动，数控龙门铣床的悬梁在其导轨上做水平移动，因此也要求横梁的前、后两导轨面相互垂直；立柱类零件，则要求其安装表面与导轨面在纵、横两个方向保持垂直；炮塔铣床、数控铣床、数控龙门铣床这类零件都要求其导轨之前、导轨与表面相互垂直，这是保证安装后精度检验项目通过的重要基础。测量导轨垂直度的方法主要有以下几种。

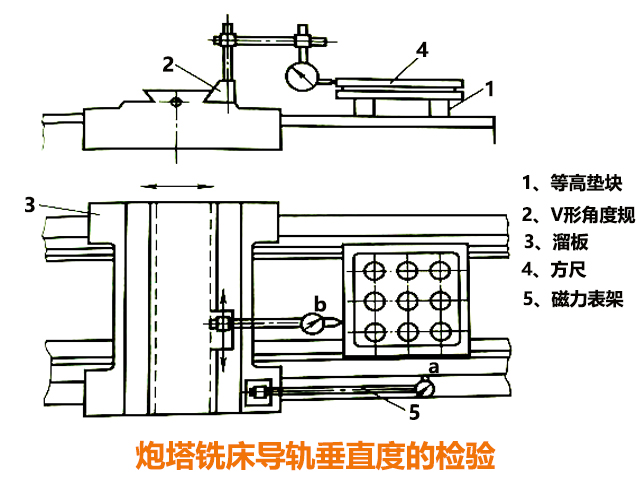

1、炮塔铣床直角尺（或方尺）拉表检验法，炮塔铣床上的上部燕尾导轨和下部的V形、平形导轨，其垂直度有一定要求，目的是要满足在加工工件时平面只准中凹。要保证这项精度，主要是使炮塔铣床升降台的上、下导轨互相垂直，其偏差的方向有利于满足加工工件的精度要求。在床身导轨上安放一方尺或直角尺，在立柱导轨上固定一千分表，其测头顶在方尺的a边上，移动升降台，调整方尺使与溜板移动方向平行。然后在溜板的燕尾导轨上安放一块检具，其上固定千分表杆，千分表测头顶在方尺的b边上，移动角形垫铁进行测量，千分表读数的最大代数差就是导轨在该检具移动长度内的误差。

2、炮塔铣床、数控铣床回转校表法，上、下导轨要求相互垂直的溜板类零件可视零件的结构特点，有的可用回转校表法检验导轨之间的垂直度。千分表回转校正法是利用圆柱棒及千分表等工具，用回转校表测量导轨侧面A、B两点，千分表在A、B两点读数的差值，即为该回转半径内的垂直度误差。但这种检查方法的先决条件是导轨的直线度必须满足要求，检查仅是证明垂直度的数值。

有些炮塔铣床、数控铣床床身是由多段单节床身拼接的，其拼接表面要求与导轨垂直，其垂直度误差也可用床身结合面与导轨垂直度的方法检验。

3、炮塔铣床、数控铣床框式水平仪检验法，这种检验方法是利用框式水平仪两边互成直角的特点，既可以检验水平表面的直线度，也能检验垂直表面的垂直度。如果这两个被检表面要求互成直角，则利用水平仪两直角边测量表面贴在该两被检表面上测量，此时，水准仪的气泡应在同一位置。水平仪两次读数的最大代数差，就是被测表面垂直度的误差。读出的数值是角值，再通过计算，可知300mm内或全长内的垂直度误差。

测量工作台表面垂直度为检测钻床工作台上表面1与工作台侧表面2的垂直度。在检查时，水平仪的方位应保持不变。先在表面1上进行测量（水平仪与表面2垂直），记录水平仪读数。然后平移水平仪使其侧面紧靠表面2进行测量，水平仪读数的代数差即为垂直度的角值误差。必须注意，不能将水平仪旋转180°，即调头测量，如水平仪不准时就会造成测量误差。

当检查炮塔铣床、数控铣床床身的导轨面1、2与垂直导轨面6、7以及炮塔铣床、数控铣床导轨面1、2与垂直导轨面4、5的垂直度时，可用此方法进行测量，以比较被检表面的垂直度。
